Ortesi piede-caviglia con asse di rotazione flottante

Fase brevettuale
ESTERO
Italia
Titolarità

40% Istituto Ortopedico Rizzoli; 60% Politecnico di Torino

Numero di priorità
102016000051280

Contatti

Descrizione

Nuovo Tutore a Movimento Fisiologico per la Caviglia

INTRODUZIONE

L’invenzione consiste in un’ortesi (tutore) articolata particolarmente innovativa dal punto di vista cinematico. Questa è qui sviluppata inizialmente per l’articolazione di caviglia, tra il piede e la gamba, ma che può altresì essere applicata anche al ginocchio o al gomito con le opportune variazioni. Il dispositivo è progettato per le situazioni cliniche dove il movimento deve essere limitato alla flessione, mentre negli altri piani anatomici sono consentiti solo piccoli movimenti complementari adeguatamente contenuti; tipicamente per periodi successivi ad eventi traumatici, o precedenti o successivi a trattamenti ortopedici o riabilitativi.

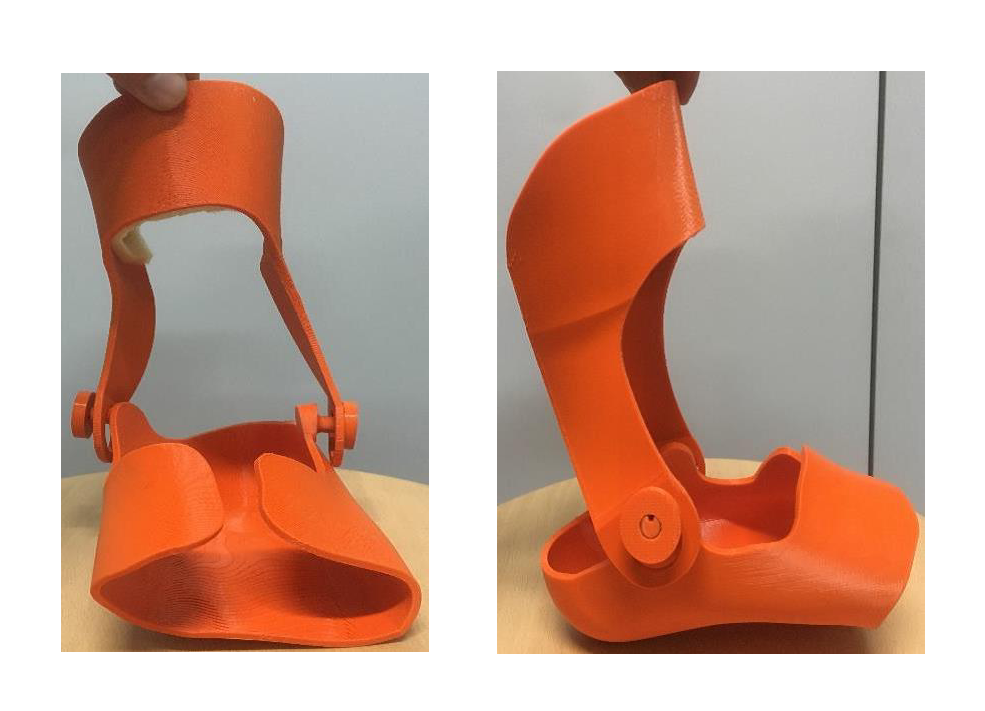

Brevetto "Ortesi piede-caviglia con asse di rotazione flottante" - immagine

CARATTERISTICHE TECNICHE

L’innovazione, rispetto ai dispositivi esistenti, risiede in un sistema di collegamento tra le due parti rigide dell’ortesi che consente il movimento fisiologico dell’articolazione dell’utente solo in flesso-estensione, limitando in maniera definita e controllata gli altri cinque gradi di libertà articolare. Questo è ottenuto con uno speciale giunto che guida il movimento attorno all’asse naturale di rotazione, consentendo una dinamica naturale del movimento alla caviglia, e allo stesso tempo contenendo e proteggendo opportunamente l’articolazione da ogni altra rotazione e traslazione indesiderata, dovute a fattori involontari o accidentali. Ciò consente di salvaguardare, per il periodo ritenuto necessario, le strutture anatomiche lesionate o trattate prima di ritornare possibilmente al loro funzionamento naturale.

La disponibilità di un modello anatomico tridimensionale dell’arto del paziente, rilevabile tramite scansione, insieme alla conoscenza delle caratteristiche cinematiche naturali del soggetto e alle possibilità di regolazione dello speciale giunto di collegamento, permettono una progettazione del tutore completamente personalizzata, nonché ottimizzata per gli aspetti di resistenza meccanica e leggerezza. Il tutore potrà successivamente essere realizzato sia tramite produzione in serie a basso costo, sia utilizzando le moderne tecniche di fabbricazione additiva (stampa 3D).

In pratica, l’invenzione rende disponibile così un nuovo tutore articolato che garantisce una maggiore efficacia dal punto di vista terapeutico-riabilitativo, abbinato ad un maggiore comfort per l’utente e ad un ottimo contenimento del dolore.

POSSIBILI APPLICAZIONI

•    Patologie articolazione di caviglia;
•    Patologie articolazione di ginocchio;
•    Patologie articolazione di gomito.

VANTAGGI

•    Riproduzione del movimento naturale dell’articolazione tibiotarsica e sottoastragalica;
•    adattabilità a qualsiasi utente e personalizzazione rispetto alle sue specifiche esigenze;
•    ottimo comfort;
•    notevole contenimento del dolore;
•    maggior efficacia dal punto di vista terapeutico-riabilitativo;
•    facilità di regolazione;
•    leggerezza;
•    elevata durata;
•    costruzione in serie semplice e a basso costo, ma anche con la tecnologia della stampa 3D.
